슬라이드코리아 소프트가이드 SSR, SHR형은 미끄럼 방식이 아닌 2열형의 복열 앵귤러 Type의 무한 직선 운동용 롤러방식의 직선운동 시스템이다. Compact한 블록은 전용 슬라이드 레일과 조립되므로서 높이가 낮고 고강성의 직선 안내 기구가 얻어진다.
Simple한 설계로 Cost Down
복잡한 구조를 피해 Cost에 유리한 설계로 되어 있습니다.
고강도
전용 레일은 독자적인 정밀 롤-포밍성형을 채용 강판 전체를 서서히 성형하기 때문에 버니싱 효과에 의해 강도가 높아진다.
표준화로 단납기
표준재고 SERIES에 의하여 단납기 대응을 하고 있습니다.
설치가 용이
레일의 소재가 얇기 때문에, 나사, 볼트에 의한 조립만으로 베드면에 설치하는 작업이 가능합니다.
호환성 제품
블록과 레일을 개별 구입 및 재고보유가 가능한 호환성 제품입니다.
하중방향 | Pa | Pb | Pc |
---|---|---|---|
정적허용하중 | 100% | 27~30% | 27~30% |
동적허용하중 | 10% | 25% | 8% |
클리어런스(mm) | 0.2이하 | 0.2이하 | 0.2이하 |

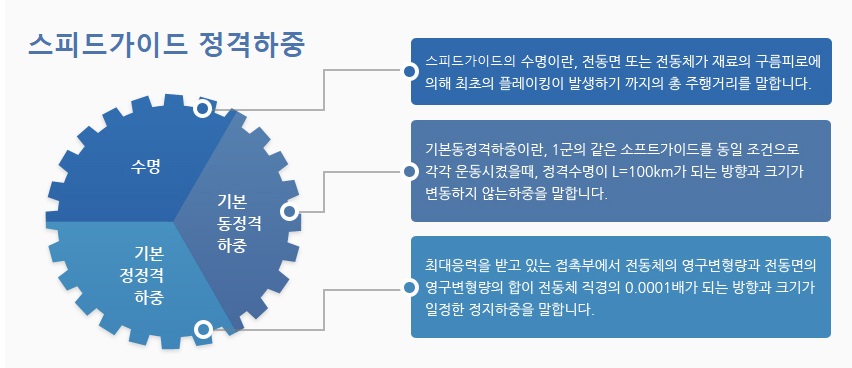

수직(Pa)상태의 정격하중이 (100%)일 경우
소프트가이드는 냉간압연강판으로 대응 가능한 제품이 있습니다.
01
표면이 미려하고 정도가 우수하다.
02
정도가 높고 평탄도가 우수하다.
03
SCP2는 가공성이 우수하다.
전기아연도금은 열에 따른 내식성이 약하기 때문에 130℃이상 에서는 사용이 어렵습니다. (아연도금두께 : 약 3~5㎛)
소프트가이드를 사용하는 주위의 온도가 100℃를 넘는 경우에는 허용하중과 수명이 감소할 수가 있습니다.
소프트가이드의 기능을 충분히 발휘하기 위해서는, 사용조건에 따라 윤활을 해주시기 바랍니다
01
보통 알바니아(AV2)그리스를 사용한다.
02
중하중이 작용하는 경우 극압 첨가제가 들어있는 그리스를 추천한다.
03
부하가 클수록 고점도, 속도가 빠를수록 저점도의 윤활을 선택한다.
엘리베이터 도어, 스크린 도어, 오토메틱 도어, 슬라이딩 자동문, 반 자동문, 캡제로(Cap Zero), 반도체 제조장치, 머시닝센타, CNC선반, 자동화 장비, 산업기계, 의료기구, IC정밀공작기계, LSI 제조장치, OA기구의 슬라이드 부품, 고속 반송장치, 포장기계, Floppy Disk의 판독장치, 웨이퍼 반송장치, Print기판 조립용 테이블, X-ray장치, IC Bonder 이송장치, 정밀측정장치, 방전 가공기, 정밀테이블, 프린트기판 천공기, 컴퓨터 및 주변기구, 공구연삭반, 전자기기, 소형 평면연삭반등의 슬라이드 부
소프트가이드는 다음의 셋 방향으로 장착할 수 있습니다.
수평사용 | 역사용 | 벽면부착 사용 |
---|---|---|
형번 | 볼트기호 | 허용하중(kgf) | 인장하중(kgf/㎠) | 전단하중(kgf/㎠) | 토크(kgf) |
---|---|---|---|---|---|
SSR25 | M4×0.7 | 589 | 308 | 246 | 210 |
SS(H)R35 | M5×0.8 | 958 | 501 | 400 | 930 |
SS(H)R45 | M6x1.0 | 1,356 | 709 | 567 | 1,500 |
SS(H)R45 | M6×1.0 | 1,356 | 709 | 567 | 1,500 |
※ 인장하중W(kgf) = 허용하중 x 1.57(㎠)
전단하중(kgf) = 인장하중(kgf/㎠) x 0.8
단위 : mm
형번 | SSR25 | SSR35 SHR35 |
SSR45 | SHR45 | SHR55 |
---|---|---|---|---|---|
표준길이 | |||||
220 | 280 | 660 | 570 | 780 | |
280 | 440 | 900 | 885 | 1,020 | |
340 | 600 | 1,140 | 1,095 | 1,260 | |
460 | 760 | 1,380 | 1,200 | 1,500 | |
640 | 1,000 | 1,620 | 1,410 | 1,860 | |
820 | 1,240 | 1,860 | 1,620 | 2,100 | |
1,000 | 1,400 | 2,100 | 1,830 | 2,340 | |
1,240 | 1,640 | 2,460 | 2,040 | 2,580 | |
1,480 | 1,800 | 2,940 | 2,250 | 2,940 | |
1,600 | 2,040 | 3,420 | 2,460 | 3,540 | |
1,840 | 2,200 | 3,900 | 2,985 | 3,900 | |
2,080 | 2,360 | 3,510 | |||
2,200 | 2,520 | 3,930 | |||
2,840 | |||||
3,000 | |||||
3,480 | |||||
3,960 |
피치 | 60 | 80 | 120 | 105 | 120 |
---|---|---|---|---|---|
G | 20 | 20 | 30 | 22.5 | 30 |
길이 | 2,200 | 3,960 | 3,900 | 3,930 | 3,900 |
